Document graphique permettant d'apprécier l'évolution

de la rénovation de la grange

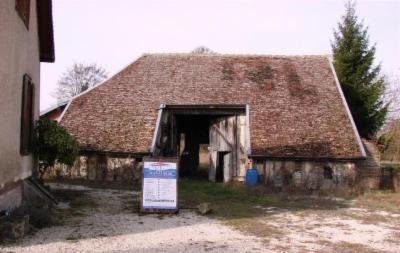

Etat d’origine : Grange à l’abandon.

Mission: → Etude de faisabilité pour la réalisation de logements d’habitation
              → Diagnostiques techniques du bâtiment et du terrain

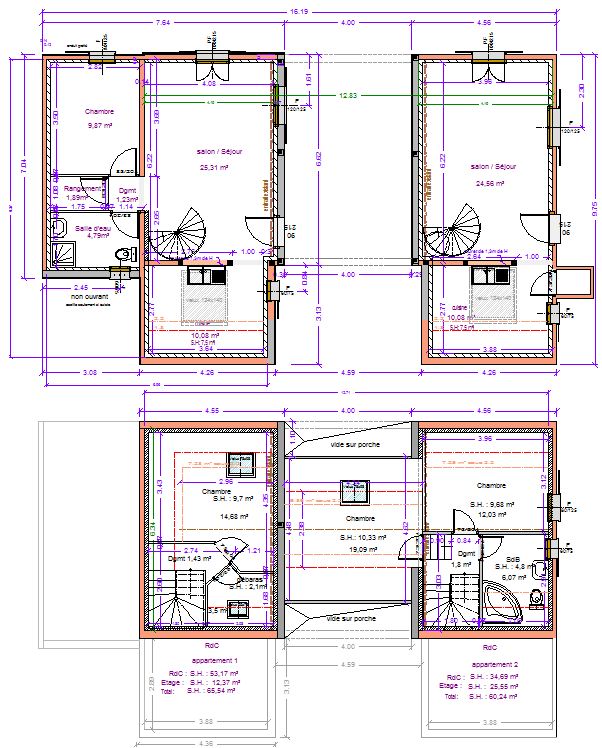

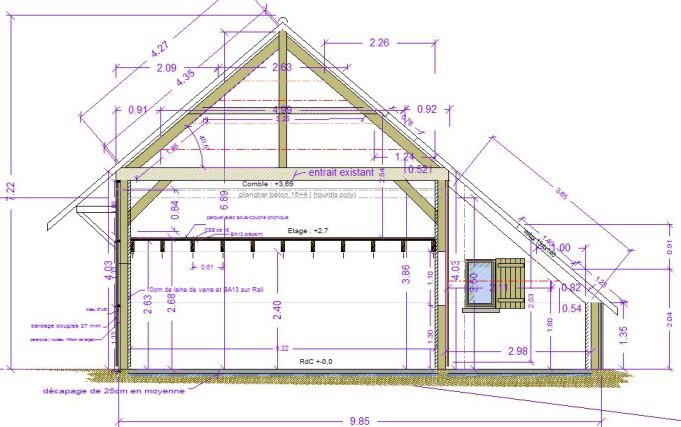

              → Conception des plans
              → Recherche des entreprises qualifiées
              → Coordination des travaux

Après réflexion, nous avons souhaités conserver la forme et le caractère d’origine pour en faire 2 logements de
type F3 en duplex..

Le terrain étant constructible sur l’arrière du bâtiment avec un accès traversant le grange, nous allons pouvoir conserver le porche rentrant sans porter atteinte à la géométrie initiale de la construction afin de séparer les 2
logements.

Le principal challenge étant de réaliser 2 appartements fonctionnels, économiques à l’usage, agréables, avec à
l’intérieur le même caractère qu’à l’extérieur, avec des solutions encore très peu utilisé dans la région : isolation extérieur, parement en douglas, puits canadien repensé par « concept habitation ».

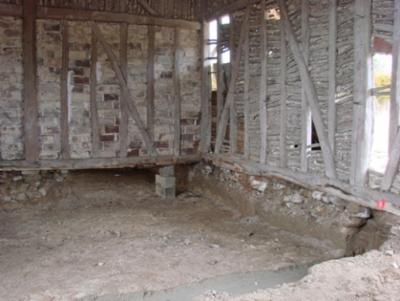

Mise à nue des bois servant de fondation et de stabilisation de l’ensemble de la grange par des fondations en béton armé..

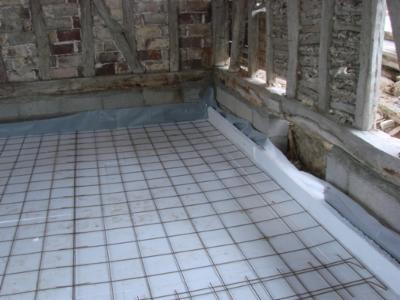

Préparation de la dalle du rez de jardin: mise en place des fourreaux, canalisation, isolation de la dalle.

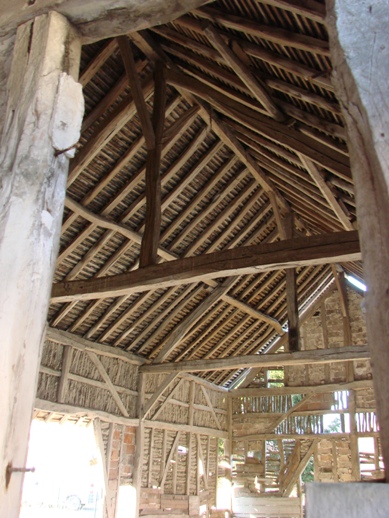

 Coup d’œil sur l’état de la charpente avant de maçonner les murs de séparation des 2 logements et du porche

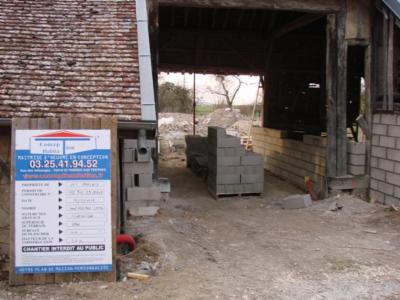

 Élévation des murs en parpaings




Remplissage des autres murs par du béton cellulaire, création des ouverture , pose des menuiseries et mise en place d’un par-vapeur à l’extérieur pour les murs recevant l’isolation extérieur . Les murs neuf sous le porche seront eux isolés par l’intérieur

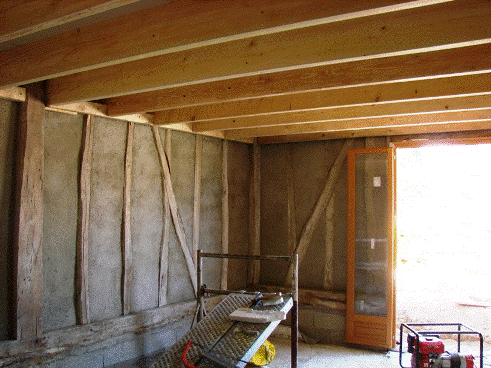

À l’intérieur : mise en place d’un solivage bois raboté apparent pour le salon séjour. Le plancher sera traité phoniquement en mélangeant les matériaux et en désolidarisant la dernière couche du planché. De plus, les bois intérieur sont traités.
Les velux ont été positionnés de manière à créer de véritable puits de lumière sur l’ensemble du bâtiment.

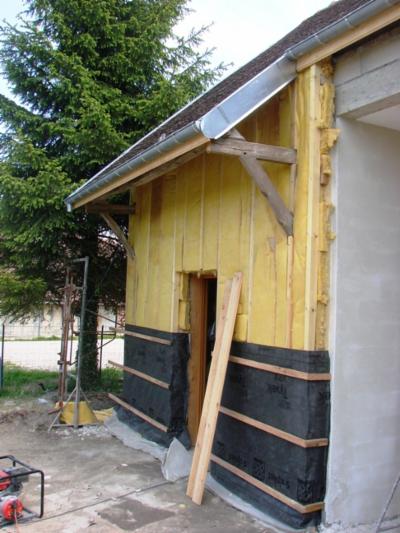

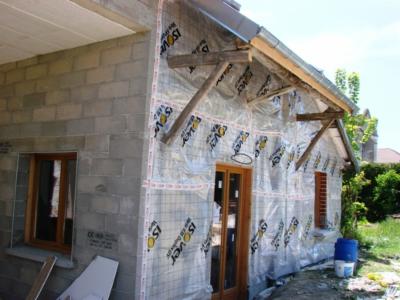

Pendant ce temps à l’extérieur: Mise en étanchéité de la membrane vario-climatique (par vapeur continu), puis mise en place des bois afin de Recevoir les 2 couches croisées de laine de verre soit 200mm de laine de verre !!

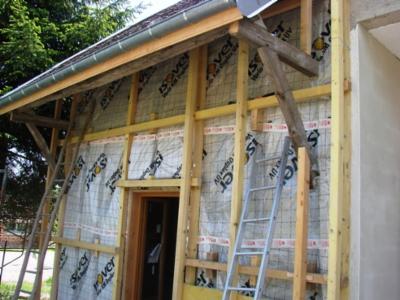

Ensuite: mise en place de la laine de verre, du par pluie et du lattages en douglas.


 Toujours à l’extérieur:

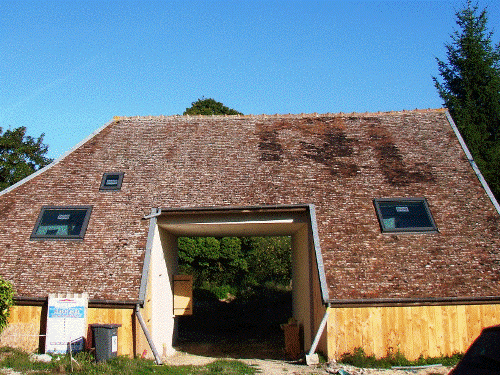

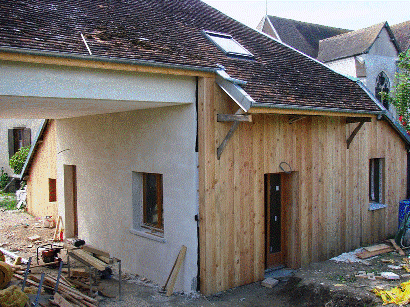

Habillage du mur par de la planche en douglas de 27mm avec une pose à la verticale.

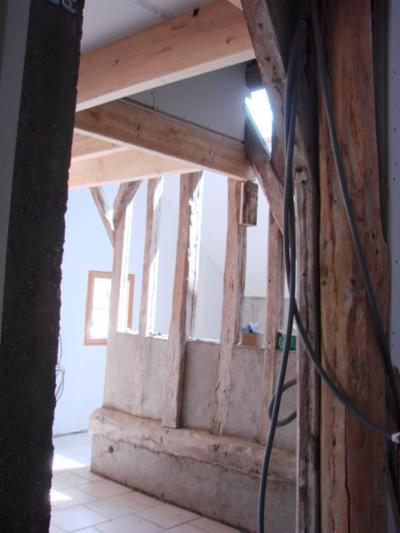

 A l’intérieur :

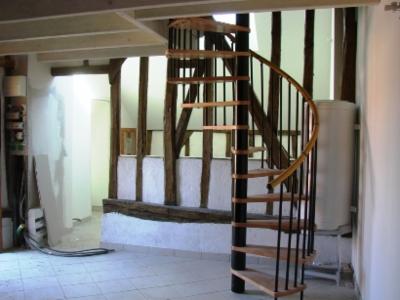

Finition des murs par un enduit fait à la chaux.
